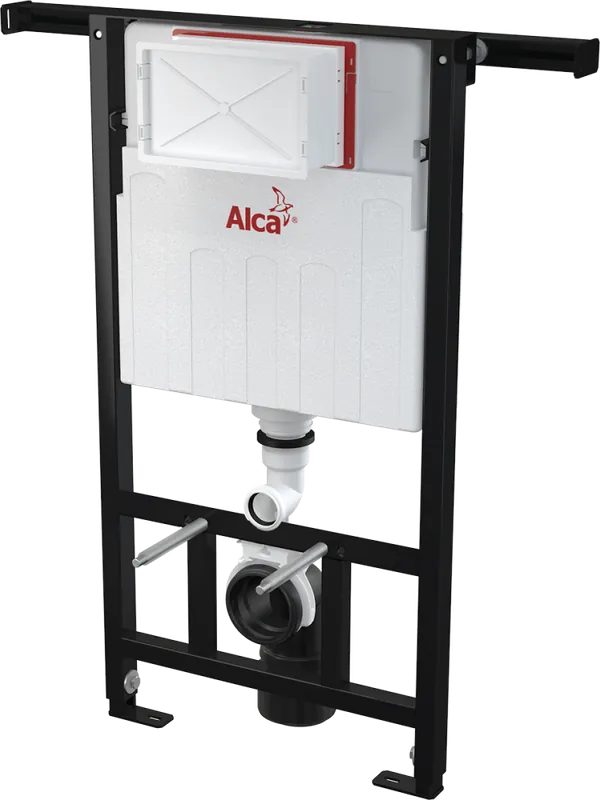

Alcaplast AM102/1000 Jádromodul Falsík alatti szerelési rendszer száraz szereléshez (főképp panellakások fürdőszobáinak átépítéséhez
Alkalmazás
Függesztett WC–hez
A panellakások fürdőszobáinak átépítéséhez
Szereléshez két fal közé
A faépületekbe való szereléshez
0–200 mm-es padló vastagsághoz
Függesztett WC szereléséhez 180 mm vagy 230 mm csatlakozással
Műszaki adatok
Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül G1/2 "
Víznyomás terjedelem 0,05 – 0,8 MPa
Javasolt víznyomás terjedelem 0,3 – 0,5 MPa
Nagy öblítés 6 – 9 l
Kis öblítés 2,5 – 3,5 l
A nagy öblítés alapbeállítása 6 l
A kis öblítés alapbeállítása 3 l
Higiénikus tartalék 3 l
A víz térfogata a tartályban 9 l
Terhelési próba 400 kg
Jellemzők
Állítható horgonyláb fékkel, 0–200 mm fesztávolságban
A szennyvízcső tartójának mechanizmusa nyolc pozícióban állítható 0–93 mm távolságban
Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez
A terhelést az oldalsó falakba viszi át, az állítható fesztávolság 830–1200 mm
A beépített rendszert gipszkartonnal befedik és nincs szükség további merevítésre vagy rögzítő elemekre
A polisztirol szigetelésének szerkezete megakadályozza a páralecsapódás képződését a tartály felületén és tompítja a tartály rezgését
Előkészítés a bidés WC ülőke és a kézi bidé zuhany DG1/2" tartójának csatlakozásához
Kettős öblítés függetlenül állítható, higiéniai tartalékkal
Alkalmas a távolabbról való vagy érzékelős öblítés beszereléséhez
Kompatibilis az összes Alcaplast nyomólappal
A tartály egy darabból készül, így biztosítva a 100%-os vízzárást
Vízcsatlakozás hátulról/felülről középen
Karbantartás szerszám nélkül
A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását
Állítható szerelési mélység 20–95 mm
Szerelési mélység 125 mm
A tartószerkezet anyaga: fém porszórt felülettel
Csomag tartalma
Tartály töltő és leeresztő szeleppel
Önhordó keret állítható távtartóelemmel két fal közötti rögzítéshez 830–1200 mm-ig.
1/2" csatlakozó a víz bekötéséhez integrált Schell 1/2"–3/8" sarokszeleppel
Rögzítő szett: csavar Ø8×60 – 4 db, tipli Ø12 – 4 db
Csavar a szerkezethez 2 db
Rögzítő anyag a bidé rögzítéséhez: menetes szár M12 – 4 db, 2 db alátét, fedő 2 db, anya 2 db, menetvédő kupak 2 db
Szennyvízcső HT 90/110 polietilén, PE-HD
Befolyócső tömítés, kivezetés polipropilén, mandzsetta betét
Szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés
Szerelő nyílás fedél,a szerelő nyílás takarására beépítéskor
A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
